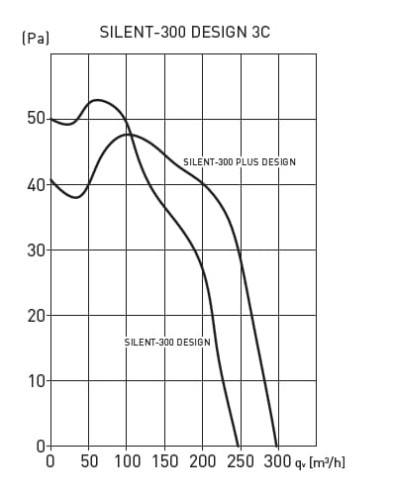

Wentylator łazienkowy Silent Design 300CHZ Plus Czujnik wilgoci i Timer

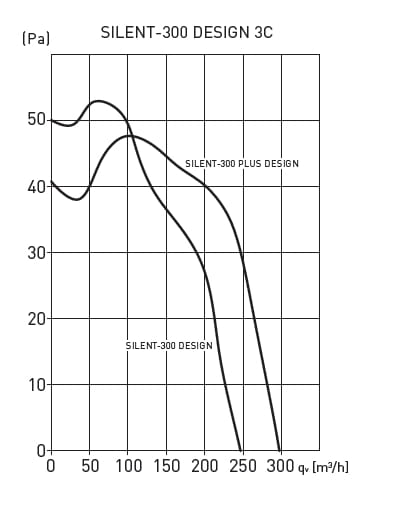

DANE TECHNICZNE

Wentylator łazienkowy Silent Design 300CHZ PLUS - wersja z czujnikiem wilgoci i opóźnieniem czasowym o zwiększonej wydajności. Wentylator Silent Design to nowa odsłona jednego z najcichszych wentylatorów na rynku. Pełna fasada idealnie maskuje strefę zabrudzenia. Silent może być montowany w suficie i ścianie. Wentylator wyposażony w czujnik wilgotności i timer. Wentylator może być włączany razem z oświetleniem lub osobnym włącznikiem na ścianie. Po wyłączeniu przełącznika wentylator odpracuje czas ustawiony na timerze (2-30minut) i wyłączy się. Gdy wilgotność w pomieszczeniu wzrośnie powyżej ustawionej (regulacja 60%-90%) wentylator sam się załączy i będzie pracował do czasu usunięcia nadmiaru wilgoci. Zasilanie przewodem 3 żyłowym (przy zastosowaniu włącznika ściennego) lub 2 żyłowym (gdy wentylator ma uruchamiać tylko poziom wilgoci). W obu przypadkach faza musi być podana non stop. Wentylator nie wymaga uziemienia.

Wentylatory Silent Design przeznaczone są do wentylacji pomieszczeń małej i średniej wielkości w szczególności łazienek, WC, kuchni, itp.

Konstrukcja
Seria SILENT DESIGN, dzięki zastosowaniu alternatywnych rozwiązań konstrukcyjnych (mocowania antywibracyjne silnika) charakteryzują się niskim poziomem ciśnienia akustycznego. Dodatkowo wszystkie modele wyposażone są standardowo w klapę zwrotną oraz lampkę kontrolną.

Silnik elektryczny
Silnik elektryczny 230V 50Hz z łożyskami kulkowymi. Wentylatory posiadają zabezpieczenie przed porażeniem prądem w klasie II, stopień ochrony IP 45 i termiczny wyłącznik bezpieczeństwa. Przystosowane są do pracy w temperaturze do +40°C.

Wentylatory osiowe, wyciągowe serii Silent Design są produktami wysokiej jakości wykonanymi zgodnie z międzynarodowym standardem ISO 9001. Wszystkie komponenty są sprawdzane, a produkt finalny kontrolowany pod koniec procesu produkcji.

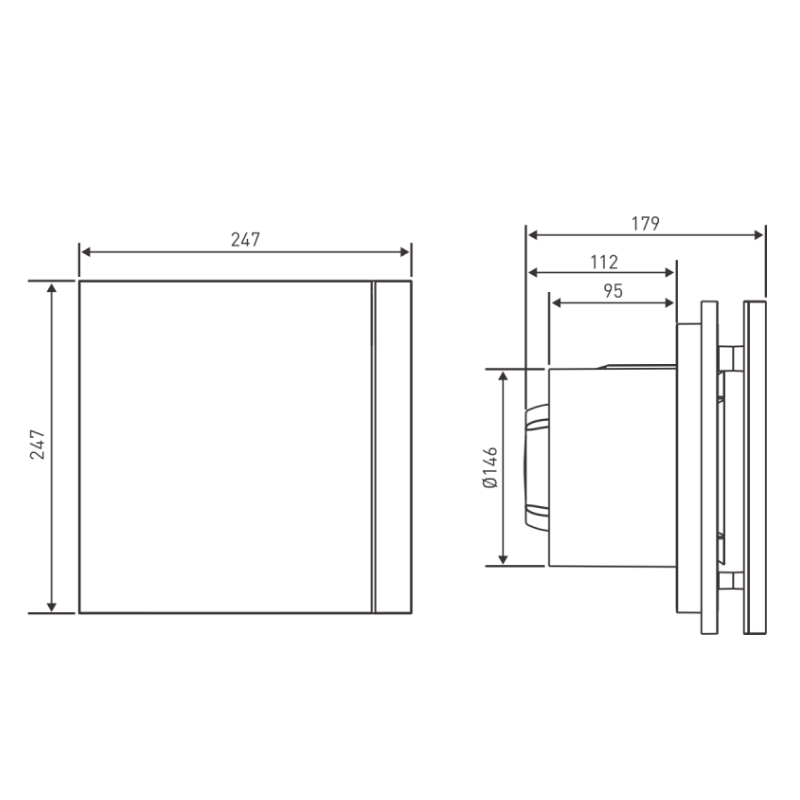

Instalacja:

Wentylatory typu Silent Design są przystosowane do montażu w ścianie lub suficie i mogą być podłączane do indywidualnego systemu wentylacyjnego. Wentylator może być przymocowany do ściany przy użyciu załączonego kompletu 4 kołków rozporowych i 4 wkrętów.

Należy wykonać otwór w ścianie lub suficie o następujących wymiarach:

• Silent 100 Design: 105mm
• Silent 200 Design: 125mm
• Silent 300 Design 160mm

Jeżeli wentylator ma być zamontowany z kanałem wentylacyjnym, należy użyć standardowego kanału wentylacyjnego o średnicy:

• Silent 100 Design: 100mm
• Silent 200 Design: 125mm
• Silent 300 Design 150/160mm

Należy upewnić się, czy kanał wentylacyjny nie jest zablokowany i czy wirnik wentylatora obraca się bez przeszkód. Odkręcając śruby mocujące należy zdjąć frontową kratkę ochronną. Mocowanie wentylatora powinno być pewne, zapobiegające powstawaniu wibracji i umożliwiające swobodne obracanie wirnika. Należy sprawdzić, czy żaluzje (zawór zwrotny) otwierają się swobodnie. Kabel zasilający należy doprowadzić przez dedykowany temu otwór w obudowie wentylatora i przymocować do ściany. Podłączenie elektryczne wykonać zgodnie ze schematem wybranego modelu wentylatora, następnie ponownie zamontować kratkę ochronną.

Wentylator Silent Design jest przeznaczony do zasilania napięciem przemiennym, jednofazowym (napięcie i częstotliwość podano na tabliczce znamionowej). Konstrukcja wentylatora zapewnia zabezpieczenie przed porażeniem prądem w klasie II - nie wymagane jest podłączenie uziemienia ochronnego. Instalacja elektryczna musi zawierać wyłącznik, w którym odległość między stykami wszystkich biegunów wynosi nie mniej niż 3mm.

Wentylatory wymagają okresowego czyszczenia przy użyciu ściereczki i delikatnego detergentu, stosownie do warunków pracy lecz nie rzadziej niż raz na rok. Przed rozpoczęciem czynności konserwacyjnych należy odłączyć napięcie zasilania od wentylatora.

Wentylator Silent 200CHZ i 300CHZ - model z czujnikiem wilgoci i timerem - instalacja elektryczna.

Wentylatory Silent 200CHZ i 300CHZ są wyposażone w elektroniczny higrostat regulowany od 60 do 90% RH (% wilgotności względnej), oraz wyłącznik czasowy regulowany od 2 do 20 minut.

Sposób 1 podłączenia:

Praca automatyczna (fig.9)

W tym trybie higrostat powoduje automatyczne włączenie wentylatora po przekroczeniu w pomieszczeniu ustawionego na wentylatorze poziomu wilgotności. Wentylator wyłączy się automatycznie po spadku wilgotności poniżej ustawionego poziomu i po czasie ustawionym na timerze.

Sposób 2 podłączenia:

Praca automatyczna podobnie jak w przypadku pierwszym ale z możliwością uruchamiania wentylatora włącznikiem światła (fig.8), gdy poziom wilgotności jest niższy od ustawionego.

W tym przypadku, po wyłączeniu wyłącznika oświetlenia, wentylator pracuje przez czas ustawiony na timerze po czym, jeśli wilgotność jest niższa niż na potencjometrze, wyłącza się.

UWAGA: W przypadku, gdy poziom wilgotności względnej w pomieszczeniu, jest wyższy niż ustawiony na higrostacie, wentylator włącza się automatycznie ignorując działania manualne tzn. wentylator nie może być zatrzymany przy użyciu wyłącznika.

Wymagany poziom wilgotności jest ustawiany przez przekręcenie potencjometru"%Hr" umieszczonego na płytce (fig.10)

• Aby wentylator załączał się przy niższej wilgotności - przekręć w lewo (minimum 60%)
• Aby wentylator załączał się przy wyższej wilgotności w pomieszczeniu - przekręć w prawo (maksymalnie 90%)

Aby ustawić czas opóźnienia wyłączenia należy dokonać regulacji potencjometrem "t min" na płytce (fig.10)

• Aby skrócić czas pracy wentylatora - przekręć w lewo (minimum 2 minuty)
• Aby wydłużyć czas pracy wentylatora - przekręć w prawo (maksimum 20 minut)

• DEKLARACJA ZGODNOŚCI CZ
• DEKLARACJA ZGODNOŚCI CRZ i CHZ

Produkt Oryginalny z Gwarancją Importera

Venture Industries jedyny w Polsce autoryzowany importer produktów Soler&Palau.
