Wentylator łazienkowy Silent 200CHZ Czujnik wilgoci i Timer

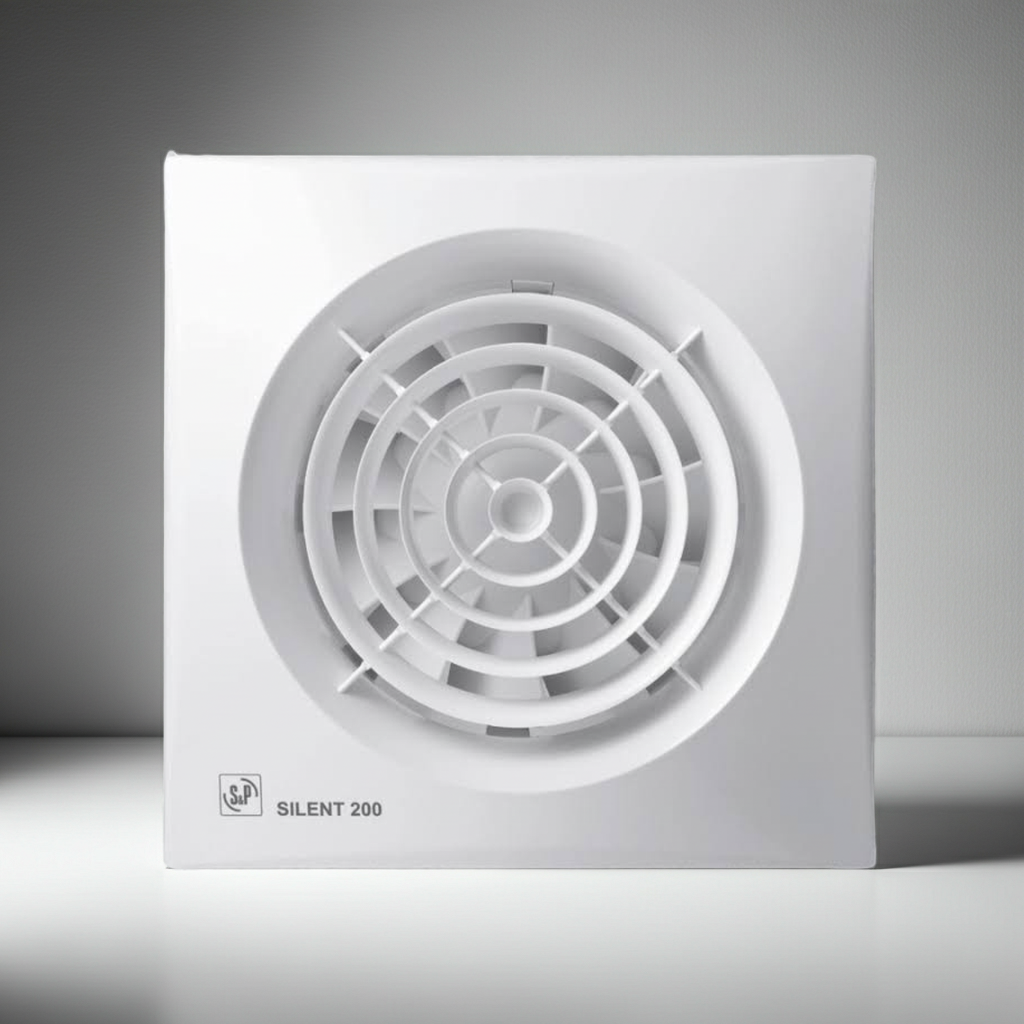

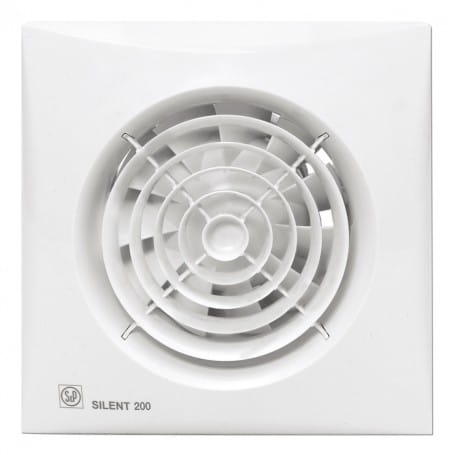

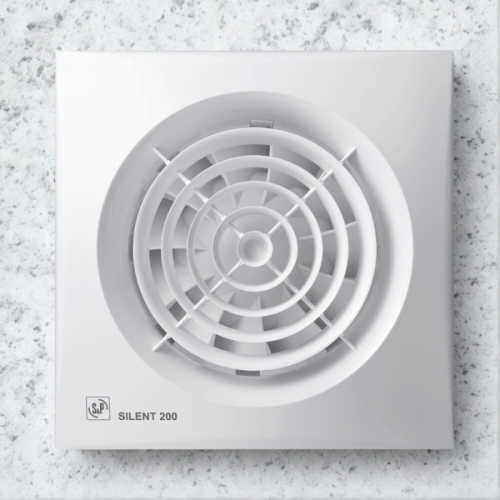

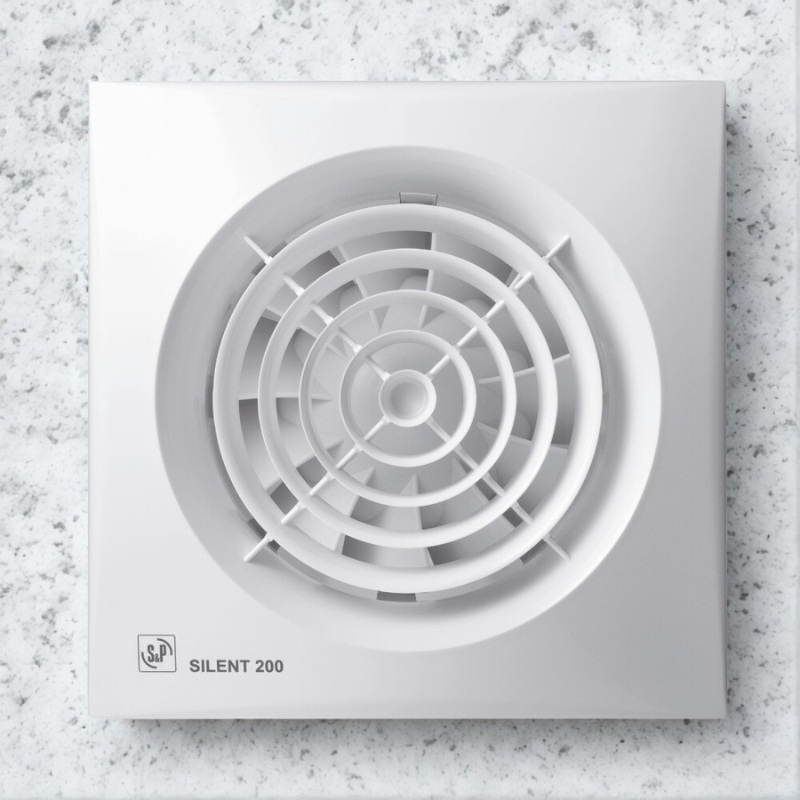

Wentylator łazienkowy Silent 200CHZ

SILENT CHZ

Model wyposażony w higrostat ustawiany w zakresie od 60 do 90% HR (wilgotności względnej) oraz opóźnienie wyłączenia ustawiany w zakresie 1-30 minut.  Zasilanie przewodem 2 żyłwym (gdy wentylator ma uruchamiać wyłącznie higrostat) lub 3 żyłowym do uruchomienia oddzielnym włącznikiem. Wentylator nie wymaga uziemienia.

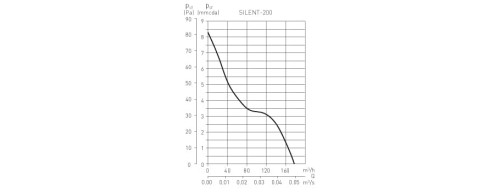

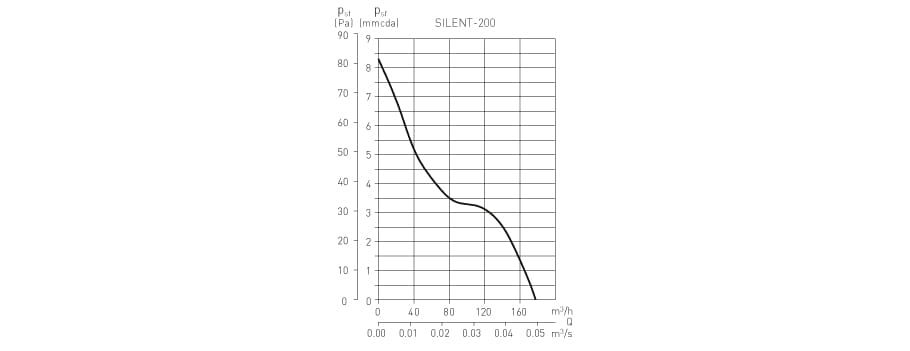

DANE TECHNICZNE

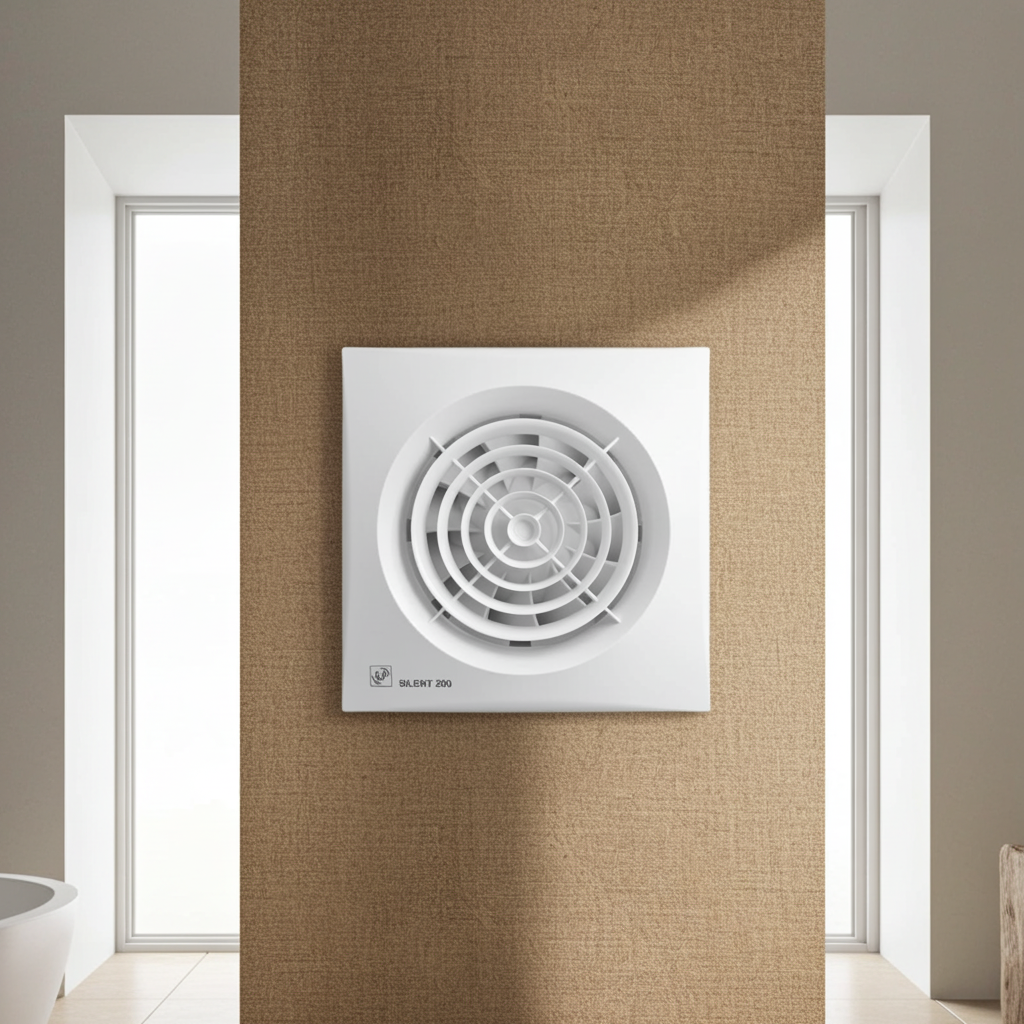

Wentylator łazienkowy Silent 200CHZ - model z czujnikiem wilgoci i opóźnieniem wyłączenia, to jeden z najcichszych wentylatorów na rynku o tej wydajności. Wentylator Silent przeznaczony jest do wentylacji pomieszczeń małej i średniej wielkości w szczególności łazienek, WC, kuchni, itp.  Wentylator łazienkowy Silent może być montowany w ścianie lub suficie. Zabezpieczenie IP 45 pozwala na montaż wentylatora w strefie I łazienki (kabina prysznicowa).

Seria wentylatorów SILENT, dzięki zastosowaniu alternatywnych rozwiązań konstrukcyjnych (mocowania antywibracyjne silnika) charakteryzują się niskim poziomem ciśnienia akustycznego. Dodatkowo wszystkie modele Silent wyposażone są standardowo w klapę zwrotną oraz lampkę kontrolną.

Silnik elektryczny 230V 50Hz z łożyskami kulkowymi. Wentylatory posiadają zabezpieczenie przed porażeniem prądem w klasie II, stopień ochrony IP 45 i termiczny wyłącznik bezpieczeństwa. Przystosowane są do pracy w temperaturze do +40°C.

Wentylatory osiowe, wyciągowe serii Silent są produktami wysokiej jakości wykonanymi zgodnie z międzynarodowym standardem ISO 9001. Wszystkie komponenty są sprawdzane, a produkt finalny kontrolowany pod koniec procesu produkcji.

Instalacja:

Wentylatory typu Silent są przystosowane do montażu w ścianie lub suficie i mogą być podłączane do indywidualnego systemu wentylacyjnego. Wentylator może być przymocowany do ściany przy użyciu kompletu 4 kołków rozporowych i 4 wkrętów.

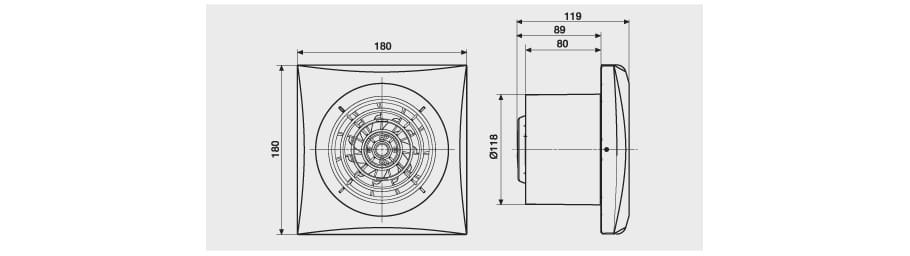

Należy wykonać otwór w ścianie lub suficie o następujących wymiarach:

• Silent 100: 105mm
• Silent 200: 125mm
• Silent 300: 160mm

Jeżeli wentylator ma być zamontowany z kanałem wentylacyjnym, należy użyć standardowego kanału wentylacyjnego o średnicy:

• Silent 100: 100mm
• Silent 200: 125mm
• Silent 300: 150/160mm

Należy upewnić się, czy kanał wentylacyjny nie jest zablokowany i czy wirnik wentylatora obraca się bez przeszkód.  Mocowanie wentylatora powinno być pewne, zapobiegające powstawaniu wibracji i umożliwiające swobodne obracanie wirnika. Należy sprawdzić, czy żaluzje (zawór zwrotny) otwierają się swobodnie. Kabel zasilający należy doprowadzić przez dedykowany temu otwór w obudowie wentylatora i przymocować do ściany. Podłączenie elektryczne wykonać zgodnie ze schematem wybranego modelu wentylatora, następnie ponownie zamontować kratkę ochronną.

Wentylator Silent jest przeznaczony do zasilania napięciem przemiennym, jednofazowym (napięcie i częstotliwość podano na tabliczce znamionowej). Konstrukcja wentylatora zapewnia zabezpieczenie przed porażeniem prądem w klasie II - nie wymagane jest podłączenie uziemienia ochronnego. Instalacja elektryczna musi zawierać wyłącznik, w którym odległość między stykami wszystkich biegunów wynosi nie mniej niż 3mm.

Wentylatory wymagają okresowego czyszczenia przy użyciu ściereczki i delikatnego detergentu, stosownie do warunków pracy lecz nie rzadziej niż raz na rok. Przed rozpoczęciem czynności konserwacyjnych należy odłączyć napięcie zasilania od wentylatora.

Wentylator Silent 200CHZ - model z czujnikiem wilgoci i timerem - instalacja elektryczna.

Wentylatory Silent 200CHZ i 300CHZ są wyposażone w elektroniczny higrostat regulowany od 60 do 90% RH (% wilgotności względnej), oraz wyłącznik czasowy regulowany od 1 do 30 minut.

Sposób 1 podłączenia:

Praca automatyczna (fig.9)

W tym trybie higrostat powoduje automatyczne włączenie wentylatora po przekroczeniu w pomieszczeniu ustawionego na wentylatorze poziomu wilgotności. Wentylator wyłączy się automatycznie po spadku wilgotności poniżej ustawionego poziomu i po czasie ustawionym na timerze.

Sposób 2 podłączenia:

Praca automatyczna podobnie jak w przypadku pierwszym ale z możliwością uruchamiania wentylatora włącznikiem światła (fig.8), gdy poziom wilgotności jest niższy od ustawionego.

W tym przypadku, po wyłączeniu wyłącznika oświetlenia, wentylator pracuje przez czas ustawiony na timerze po czym, jeśli wilgotność jest niższa niż na potencjometrze, wyłącza się.

UWAGA: W przypadku, gdy poziom wilgotności względnej w pomieszczeniu, jest wyższy niż ustawiony na higrostacie, wentylator włącza się automatycznie ignorując działania manualne tzn. wentylator nie może być zatrzymany przy użyciu wyłącznika.

Pełny opis konfiguracji dostępnych funkcji znajduje się w instrukcji (pdf).

Zadaną wartość wilgotności oraz czas pracy są ustawia się za pomocą 8 przełączników dip-switch, które znajdują się na płytce drukowanej, w łatwo dostępnym miejscu. Każdy przełącznik ustawia się w jednej z dwóch pozycji [Załączone – ON (1) lub Wyłączone – OFF (0)] za pomocą dołączonego do wentylatora małego śrubokręta z tworzywa.
