Regulator z czujnikiem ciśnienia IX-AC NFC

Regulator iX-AC przeznaczony dla wentylatorów z silnikiem AC.

Główne cechy:

• Współpracuje z wentylatorami z silnikami AC,
• Wbudowany przetwornik ciśnienia,
• Funkcja autokalibracji i zabezpieczenia przed tzw. dryftem zera,
• Funkcja automatycznego strojenia i dostosowywania do zmniennych warunków zewnętrznych oraz zmian w instalacji,
• Konfiguracja przez smartphone przy użyciu NFC,
• Funkcja nastawy nocnej (wbudowany zegar).

Montaż:

W celu zapewnienia poprawnej pracy należy zamontować regulator możliwie blisko kanału wentylacyjnego, którym powietrze wyciągane jest przez sterowany wentylator.

Aby uniknąć przekłamań pomiarów należy umieścić wężyk pomiarowy w odległości niemniejszej niż 3 średnice kanału od wentylatora lub kolana. Obudowa o stopniu ochrony IP 54 umożliwia montaż urządzenia w miejscu nienarażonym na bezpośredni wpływ warunków atmosferycznych.

Aby przymocować obudowę regulatora do ściany lub innej konstrukcji do tego przeznaczonej, należy zdjąć pokrywkę i przykręcić wkrętami obudowę wykorzystując przygotowane otwory montażowe, widoczne w rogach.

Przewody elektryczne wprowadzić przez dławice, które po wykonaniu podłączenia należy zacisnąć. Wężyki pomiarowe połączyć z sondą zamontowaną w kanale wentylacyjnym i z miejscem, gdzie panuje ciśnienie odniesienia.

Parametry techniczne:

• Zasilanie regulatora: 230V, 50Hz, 1~
• Zasilanie silnika (wyjście reg.): 100 - 230V, 50Hz, 1~
• Max moc i prąd silnika: 150W, 1,5A
• Stopień ochrony: IP54
• Zakres nastawy różnic ciśnienia: 5 ÷ 200Pa
• Komunikacja (konfiguracja): NFC
• Złącza wężyków ciśnienia:1 na zewnątrz obudowy

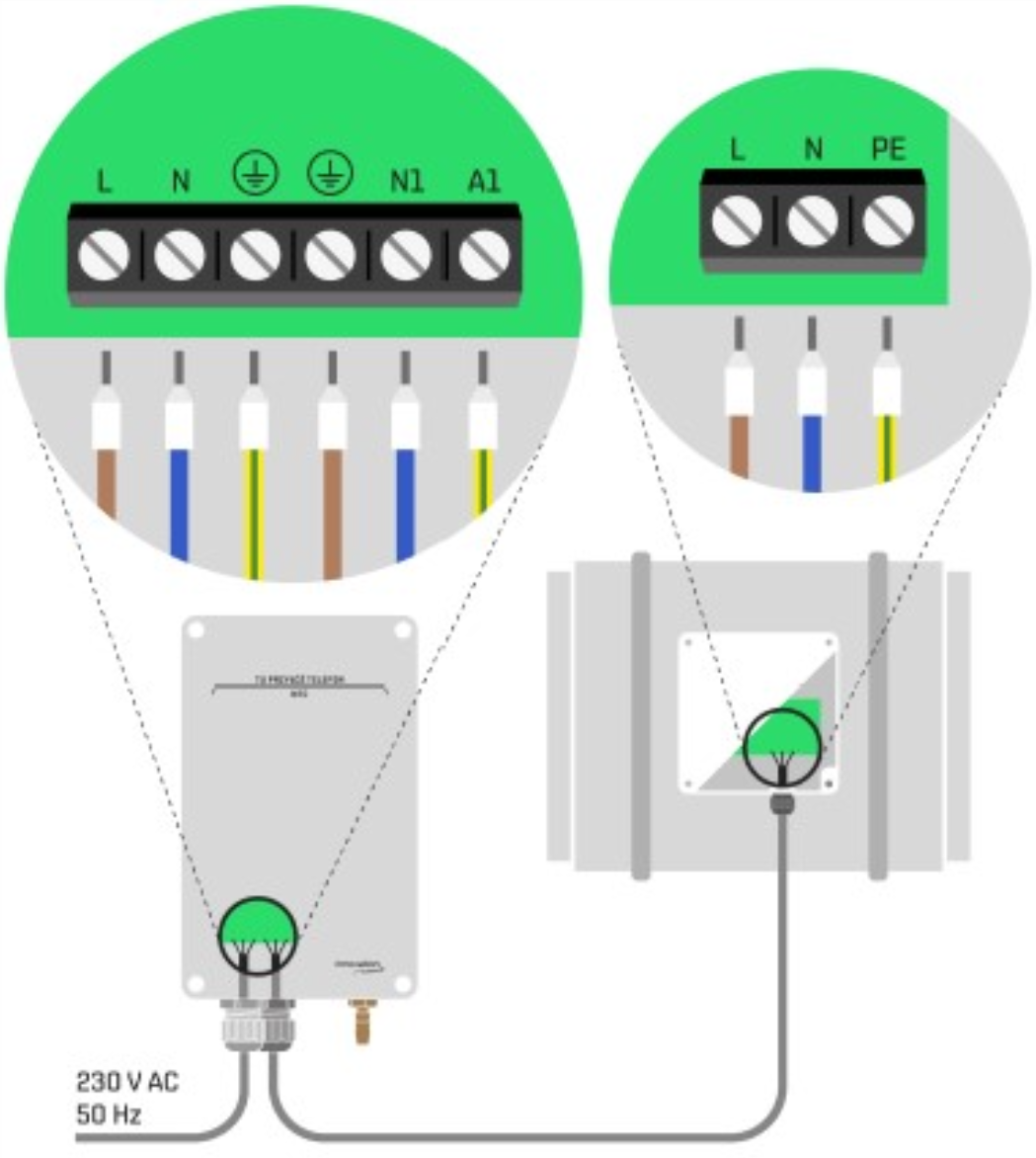

Podłączenie elektryczne:

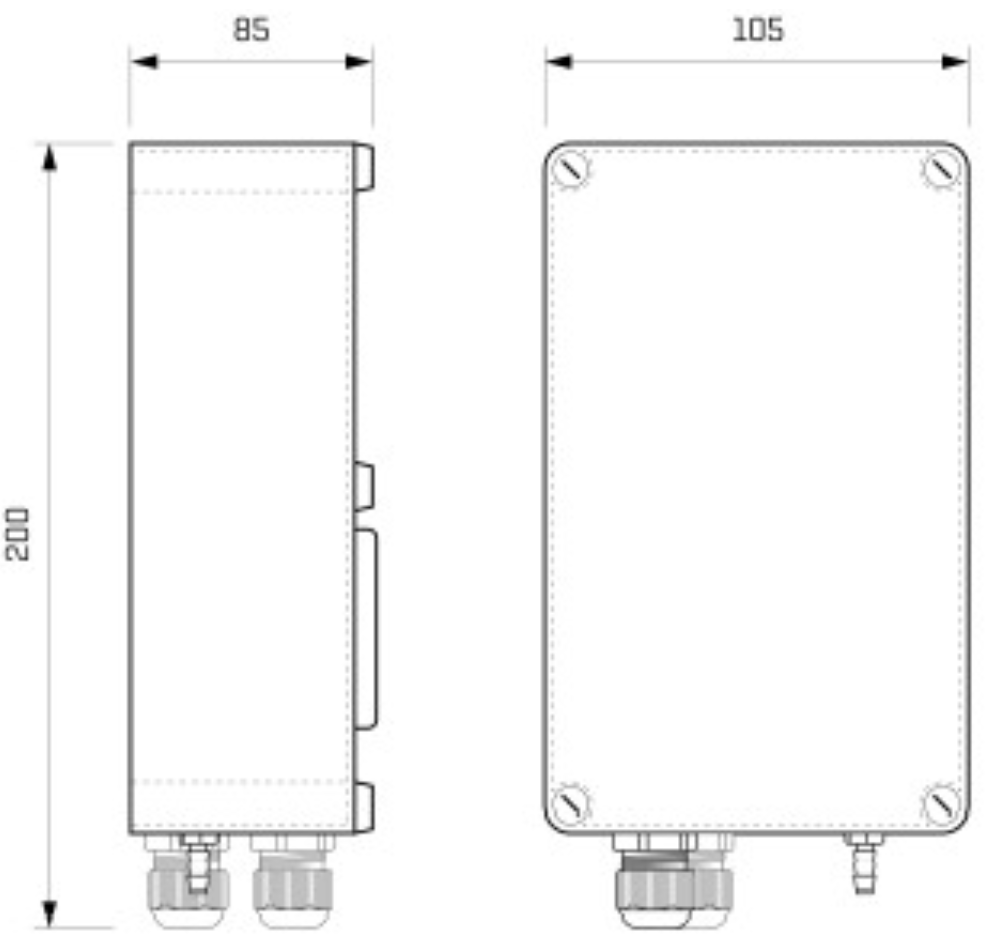

Wymiary:
