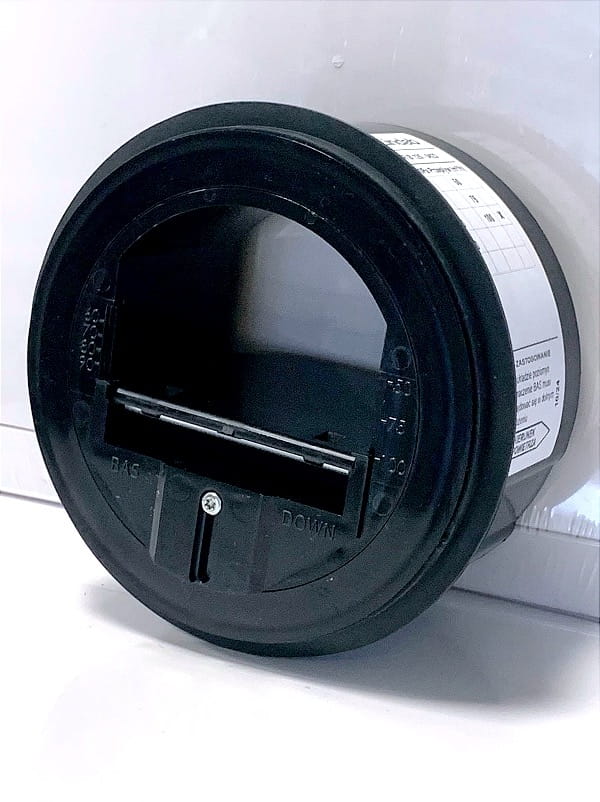

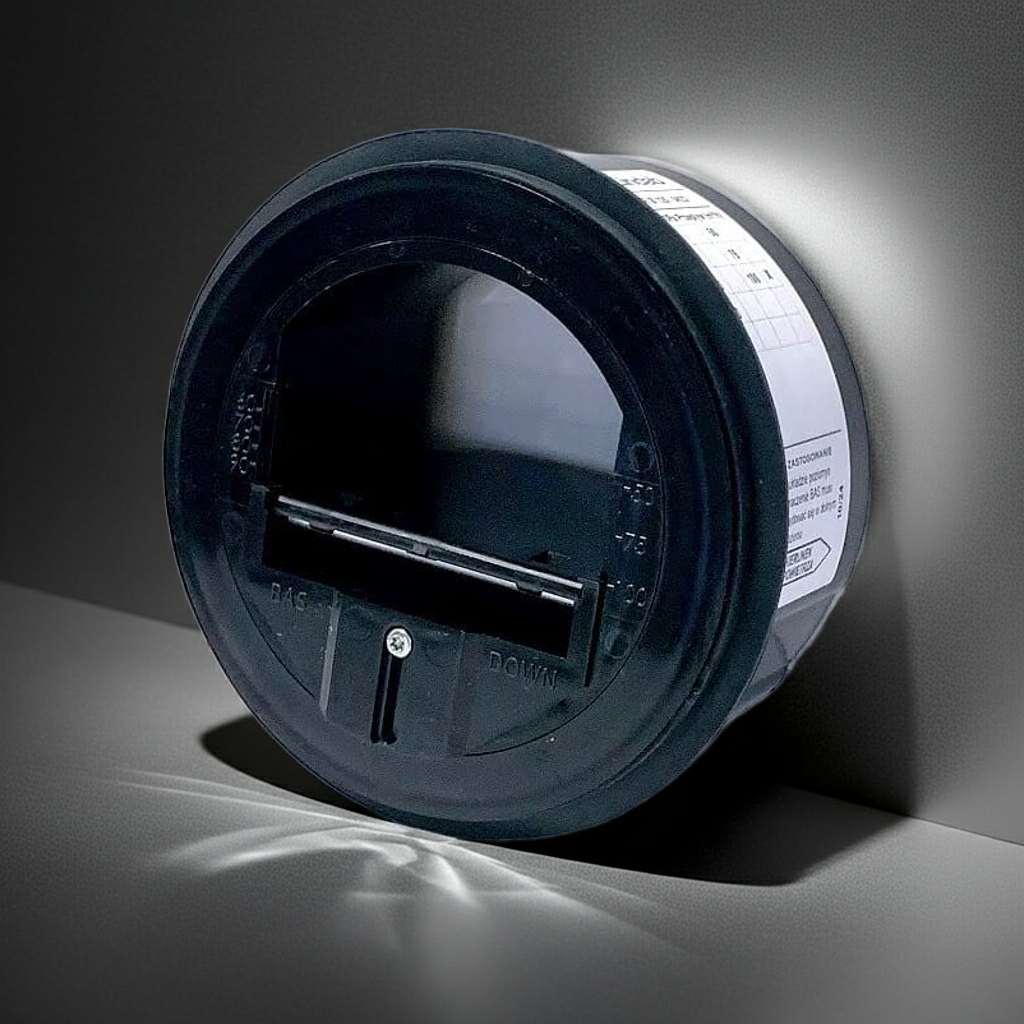

Regulator przepływu powietrza RDR 125 100/180 Lindab

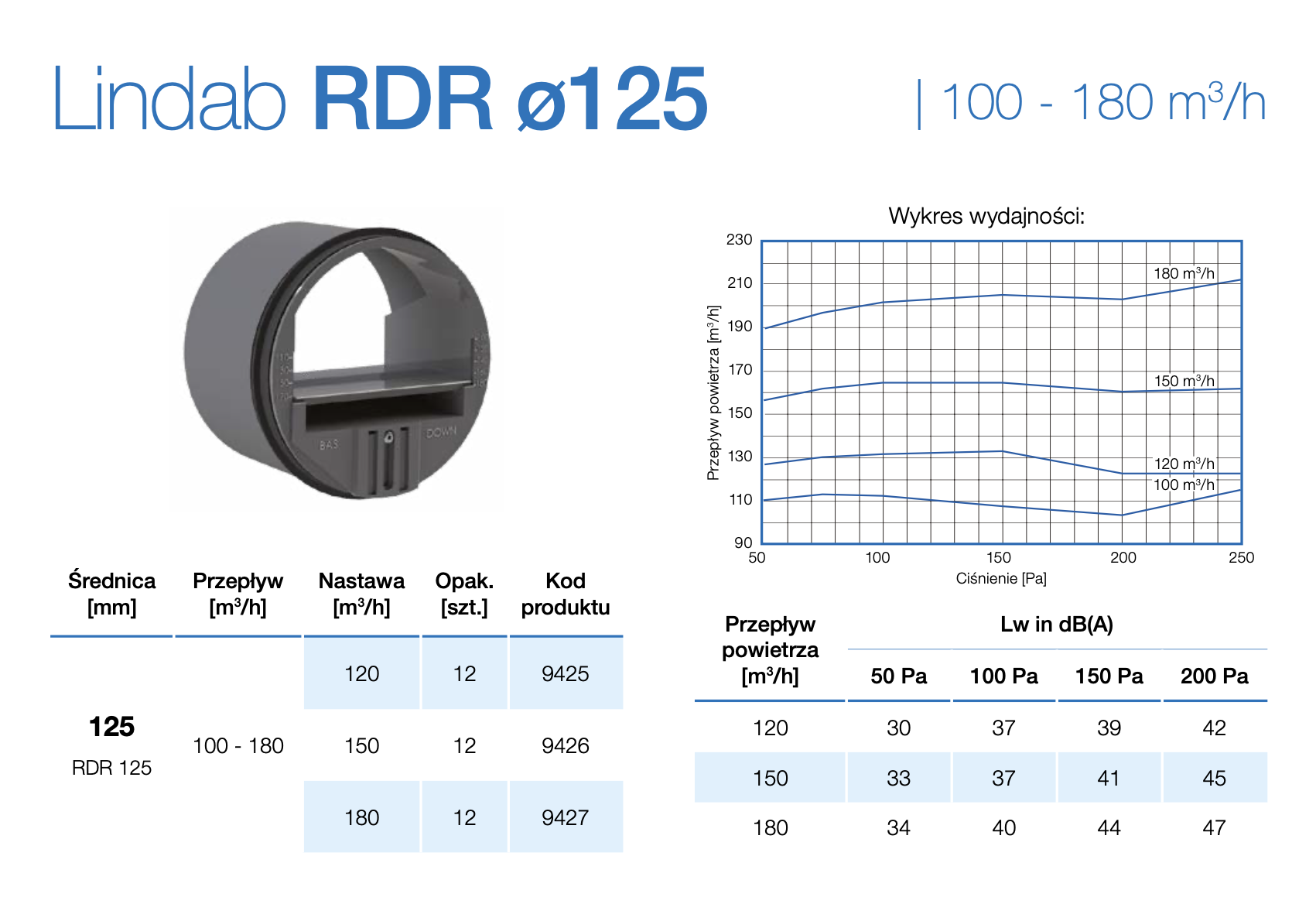

Regulator przepływu powietrza Lindab RDR 125 100-180 jest regulatorem stałego przepływu powietrza do rury o średnicy 125mm. Ma on możliwość zmiany nastawy przepływu w zakresie od 100m3/h do 180m3/h. Regulator RDR Lindab jest stosowany w budynkach mieszkalnych i użyteczności publicznej wyposażonych w system wentylacji mechanicznej. Ten model jest często stosowany w pionach okapowych w budynkach mieszkalnych wielorodzinnych gdzie ze względów projektowych wymagane jest zachowanie maksymalnego przepływu powietrza na poziomie 180m3/h.

Wykonany jest z tworzywa sztucznego PVC w klasie M1 o wytrzymałości temperaturowej do 60ºC.

Regulator zapewnia utrzymanie stałej wartości przepływu strumienia powietrza w zakresie 50-250Pa. Może być stosowany zarówno do wyciągu jak i nawiewu powietrza.

Elementy oznaczone na rysunkach:
(1) tuleja z uszczelką, (2) obręcz tulei (różna w zależności od modelu), (3) obudowa regulatora, (4) wkład regulacyjny, (5)skala nastawy, (6) śruba do regulacji przepływu powietrza.

Regulator przepływu powietrza Lindab RDR przeznaczony jest do montażu wewnątrz okrągłego kanału w instalacjach pionowych i poziomych. Podczas montażu w instalacji poziomej należy przestrzegać położenia oznaczeń "BAS" i "DOWN" umieszczonych na froncie urządzenia. Szczelność przepływu gwarantuje zamontowana uszczelka.

Regulator przepływu powinien znaleźć się co najmniej jedną długość średnicy kanału od kratki wentylacyjnej w układzie wyciągowym powietrza i co najmniej 3 długości średnicy kanału w układzie nawiewnym.

Podczas instalacji nie dotykaj elementu regulującego!

Należy zwrócić szczególną uwagę na montaż regulatora zgodnie z kierunkiem przepływu powietrza.
